煤矿采空区火灾监测预警系统

1.系统概述

    分布式光纤传感测温技术利用光时域（OTDR）技术进行空间定位，利用拉曼或布里渊光散射实现温度全程传感。可对煤矿采空区内部、回风巷的温度以及井下机电设备进行实时在线监测和定位，也可对物流仓储、石油化工等行业设备进行监测，有效预防火灾，减少灾害的发生。具有防燃、防爆、防腐蚀、耐高温、抗电磁辐射、测量范围广、定位精度高和使用方便等优点。

2.系统组成

  ① 光纤分布式测温解调仪                ②分布式测温光缆

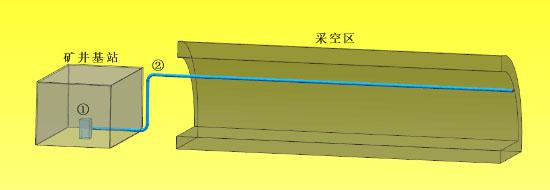

采空区火灾监测示意图

3.性能指标

4.系统功能

1 分布监测功能：全面、连续、动态、实时在线监测被检区域的火灾和温度状况，检测范围大。

2 事故判断功能：及时准确判断事故类型（如异常、过热、过冷、火灾等）、事故发生的位置、灾区大小。

3 精确检测功能：测温精度高，定位精度高，可在任何时间准确显示任何一点的温度状态。

4 报警设置功能：可设置温度多级的、0-150℃温度报警值/温升速率报警值/温升趋势报警值。

5 报警输出形式：报警信息输出有声、光、不同颜色的图形界面、继电器输出、通信线路输出等形式。

6 多路光纤接口：在应用方面具有非常高的灵活性。

7 长寿命特点：达到报警点利用软件复位，不需更换光缆，并因其材料特殊，寿命长，属准免维护系统。
