煤矿瓦斯压力在线监测系统
煤矿瓦斯压力在线监测系统
1.系统概述
由于瓦斯易燃易爆,而在该系统中光纤既是传感元件又是传输设备,系统结构简单,不引入电信号,保证了监测过程中的安全性。光纤气压计具有不含任何电子元件,温度适应性强,化学稳定,天然稳定,抗电磁干扰性等优点,因而具有适用性强。主要应用于井下钻孔瓦斯压力在线监测,也可用于煤层气开采过程中煤层气压力测定,钻孔中水压测定。
2.系统组成
瓦斯压力在线监测系统包含光纤光栅气压计、传输光缆、光纤光栅解调仪。光纤光栅解调仪放置在控制室中,气压计获取井下温度、压力信号,通过传输光缆传输到控制室解调仪上,通过专用软件计算物理量,实现实时显示、实时曲线及数据历史回放等功能。
光纤光栅解调仪 光纤光栅气压计

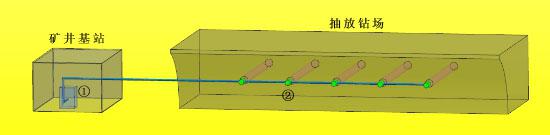

瓦斯压力在线监测示意图
3.技术指标
项目 |
参数值 |
单位 |
|
光纤光栅解调仪 |
波长范围 |
1525-1565 |
nm |
波长分辨率 |
1 |
pm |
|
波长重复性 |
<±3 |
pm |
|
动态范围 |
40 |
dB |
|
扫描频率 |
1 |
Hz |
|
光纤光栅气压计 |
量程 |
0-10000 |
KP |
分辨精度 |
1‰ |
F.S |
|
光栅中心波长 |
1510-1590 |
nm |
|
反射率 |
≥90 |
% |
|
连接方式 |
熔接或FC/APC插接 |
|
4.系统功能
1 该系统反映灵敏,能够迅速定位压力故障点。
2 该系统监测全面,多重数据立体呈现,准确无误。
3 系统稳定,可实现24小时实时监测。
4 主要用于瓦斯抽采钻孔的瓦斯压力测量,该系统也广泛应用于化工生产、石油开采、工程建设、道路施工等等方面。
