煤矿瓦斯安全监测监控系统
煤矿瓦斯安全监测监控系统
1.系统概述
煤矿安全监控系统将先进的光纤传感技术与光通信相结合,既提高了煤矿安全监测的准确性,又增强了系统的实时性、可靠性和可扩展能力。系统配接的全新设计的激光甲烷传感器,采用窄带激光光谱吸收技术对甲烷浓度进行检测,具有测量精度高、不受水气/粉尘/其它气体干扰、长期使用稳定可靠、无需标定等优点。采用最新光器件,整体功耗低于0.6W。具有模拟/数字信号输出接口,完全符合国家标准。
2.系统组成
矿用本安型监控分站 激光甲烷传感器

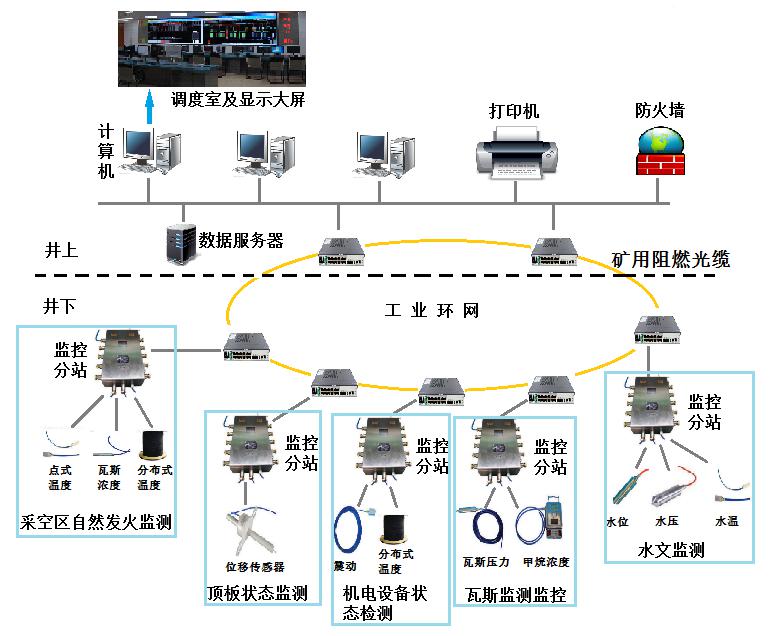

煤矿安全监控系统示意图
3.技术指标
名称 |
具体参数 |
检测气体 |
甲烷 |
采样方式 |
扩散式 |
传感器类型 |
激光式 |
工作环境 |
环境温度0-40℃;相对温度≤98%;风速≤8m/s |
检测范围 |
0-10%,0-100% |
测量误差 |
0-1%,±0.06% |
1%-100%,真值的±6% |
|
显示分辨率 |
0-9.99% 0.01% |
10-99.9% 0.1% |
|
响应时间 |
<10s |
报警方式 |
声光同时报警(距离>1m,声音强度>80dB,光报警20m处清晰可见) |
工作电压 |
9-24V |
最大功耗 |
<0.6w |
信号输出方式 |
200-1000HZ频率信号或RS485数字信号 |
传输距离 |
传感器与关联设备间的距离不小于2km(截面积为1.5m2的电缆) |
整机重量 |
1kg |
4.系统功能
1 井下监控分站设计有高可靠性的保护电路和程序纠错功能,在分站出现故障时,可在极短的时间内自动复位并重新启动 单片机投入运行;即使分站仍不能正常运行,也可自动脱离系统,不影响其它分站正常工作。
2 分站模拟量与开关量可以随意互换,不受接口的限制,充分提高了分站端口的利用率,使系统设计更加优化。
3 监控分站支持一根四芯电缆带2台传感器的应用,可节省大量电缆,减少施工量和维护量。
4 分站具备故障闭锁功能;当与闭锁控制有关的监控设备未投入正常运行或故障时,立即切断相关电源并闭锁;当与闭锁 控制有关的监控设备工作正常并稳定运行后,自动解锁。
