顶板围岩应力在线监测系统
顶板围岩应力在线监测系统
1.系统概述
煤矿巷道开挖后为防止围岩变形，片帮冒顶，断面缩小造成事故，影响通风、运输行人等需要对巷道进行支护。顶板、围岩应力在线监测系统对煤矿顶板离层、锚杆/锚索应力状态、围岩（煤）应力、工作面煤体超前应力等进行实时在线监测，提高煤矿生产状态监测能力和灾害预警能力。

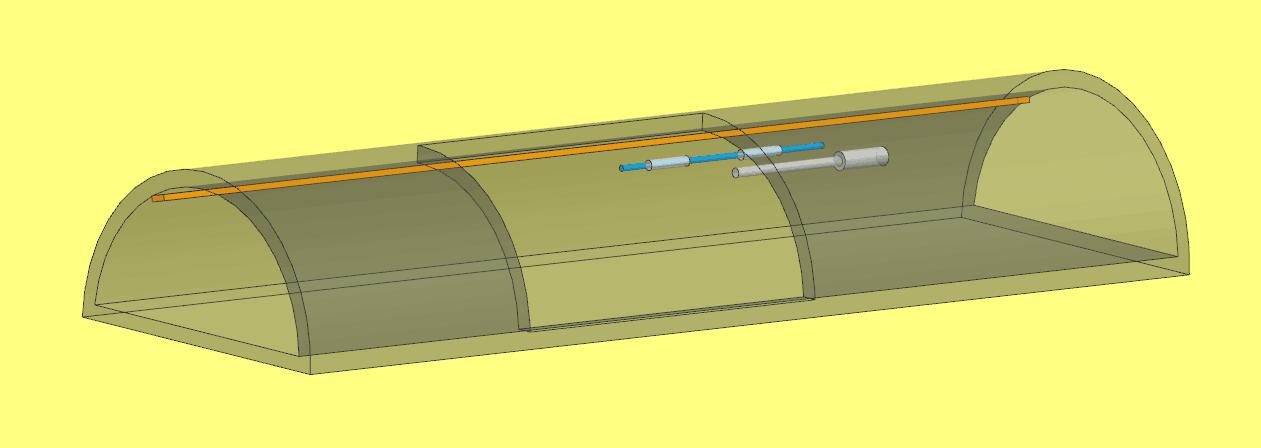

2.系统组成
光纤光栅解调仪 光纤光栅位移计
光纤光栅锚索应力计 光纤光栅缆式应变计
3.技术指标
|
项目 |
参数值 |
单位 |
|
|
光纤光栅解调仪 |
波长范围 |
1525-1565 |
nm |
|
波长分辨率 |
1 |
pm |
|
|
波长重复性 |
<±3 |
pm |
|
|
光纤光栅位移计 |
测量范围 |
0~150 |
mm |
|
测量精度 |
1‰ |
F.S. |
|
|
光栅中心波长 |
1510~1590 |
nm |
|
|
光纤光栅锚索测力计 |
测量范围 |
0~500 |
KN |
|
反射率 |
≥90 |
％ |
|
|
测量精度 |
1‰ |
F.S. |
|
|
光纤光栅缆式应变计 |
测量范围 |
-1000~+5000 |
με |
|
分辨率 |
0.5‰ |
F.S. |
|
|
测量精度 |
1‰ |
F.S. |
|
4.系统功能
1 井下显示现场数据和报警，数据可以通过工业环网传输至井上计算机。
2 监测数据在传输故障时自动记录存储。
3 连续动态监测曲线显示、分析、报警。
4 对监测数据综合专业化分析。
